0.5MHz ~ 800MHz 4W บรอดแบนด์เครื่องขยายสัญญาณ RF POWER AMP VHF UHF เครื่องส่งสัญญาณ FM 433 Mhz Walkie talkie Shortwave คลื่นกลาง
5.0
ขายแล้ว 2 ชิ้น
0 ครั้ง
฿325
฿383
-15%
kisswei2000.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า

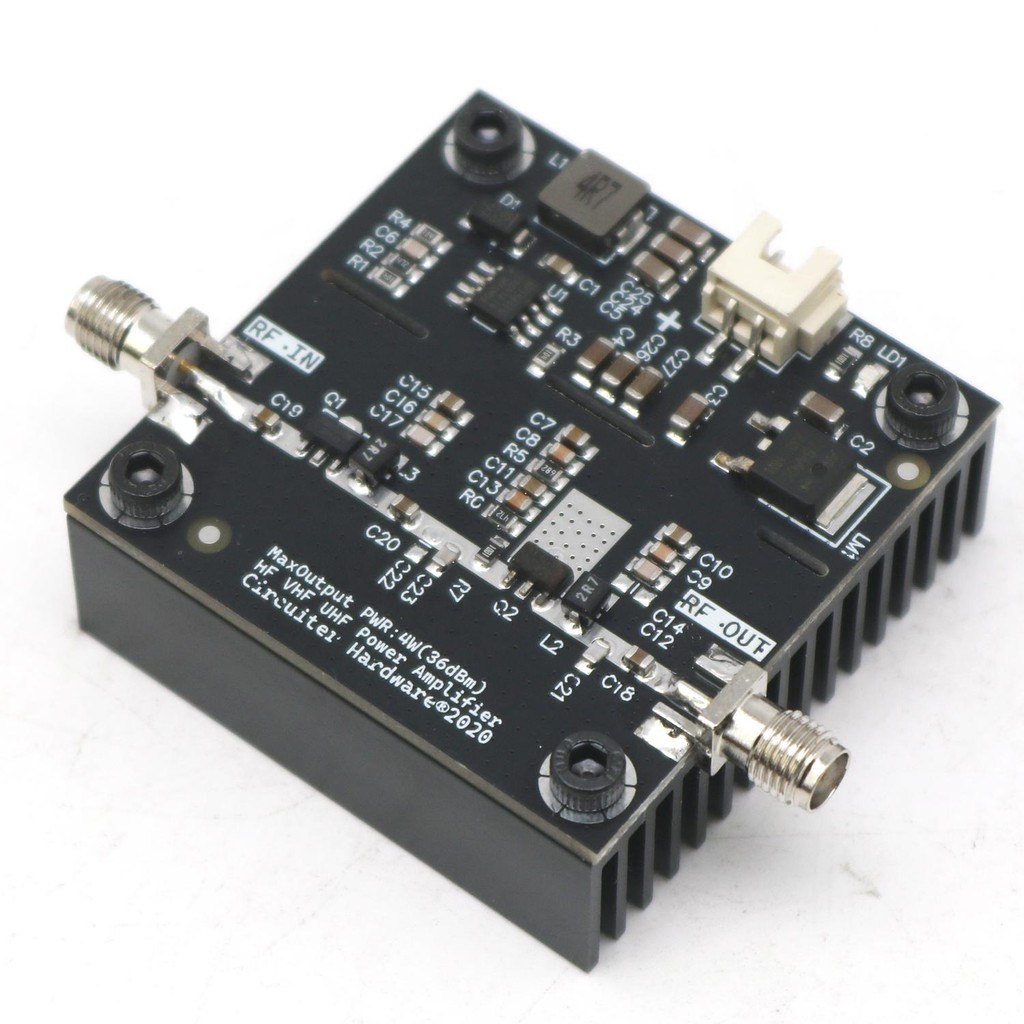

เครื่องขยายเสียงบรอดแบนด์ 0.5MHz ~ 800MHz 4W
หมายเหตุ: โปรดดูแผนภูมิเส้นโค้งโฆษณาก่อนซื้อเครื่องขยายเสียง RF เป็นส่วนที่เปราะบางอย่าลืมเชื่อมต่ออินพุตและเอาต์พุตและใส่ใจกับการจับคู่อิมพีแดนซ์และการทดสอบการเปิดเครื่อง
บทนำ:
เครื่องขยายเสียงนี้ออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันการทดสอบ VHF, UHF, sub1G และ EMC มันทำงานในช่วงความถี่ 0.5MHz ถึง 800MHz พร้อมอัตราขยาย 40dB และกำลังขับสูงสุด 4W ตัวแปลง DC-DC ออนบอร์ดรองรับช่วงแรงดันไฟฟ้าอินพุตกว้าง 15-28V
ข้อมูลจำเพาะ:
ช่วงความถี่: 0.5~800MHz
แรงดันไฟฟ้าที่ใช้งาน: 15~28V
กระแสไฟดับ:15V, 92mA (ทั่วไป); 20V, 84mA (ทั่วไป)
การดำเนินงานปัจจุบัน:20V, 0.32A (เมื่อส่งออก 4W)
กำไร: 40dB (วัดที่ 350MHz พร้อมอินพุต -20dBm และเอาต์พุต 20dBm)
กำลังขับ: 4W (สูงสุดวัดที่ 100MHz พร้อมอินพุต 5dBm และเอาต์พุต 36dBm)
โหมดการทำงาน: Class A LinearConnector
ขั้วต่อหญิงมาตรฐาน SMA (ด้ายภายนอก, รูภายใน)
น้ำหนัก: 73.2g
ขนาด 50 × 50 × 17 มม. (ไม่รวมขั้วต่อรวมถึงตัวระบายความร้อน)
แผนภูมิการวัดจริง: ดูภาพผลิตภัณฑ์
ภาคผนวก: ดูภาพผลิตภัณฑ์
หมายเหตุเกี่ยวกับแผนการวงจร RF ของเครื่องขยายเสียงนี้: การจับคู่อิมพีแดนซ์: อิมพีแดนซ์อินพุตของเครื่องขยายเสียงคือ 50Ω แต่อิมพีแดนซ์เอาต์พุตไม่ตรงกัน
ผู้ใช้ควรดำเนินการจับคู่อิมพีแดนซ์ตามแอปพลิเคชันเฉพาะ
ความต้องการ. หากความอดทนของอิมพีแดนซ์ไม่สำคัญต่อความอดทนของอิมพีแดนซ์ การประยุกต์ใช้การจับคู่อาจถูกละเว้นการปรับกำลังขับผ่าน R5: การปรับตัวต้านทาน R5 ช่วยให้การปรับแรงดันอคติของประตูเมืองของทรานซิสเตอร์พลังงานจึงควบคุมกำลังขับภายในช่วงหนึ่ง: การเพิ่ม R5 ช่วยลดแรงดันลำเอียงของประตูลด การเพิ่มแรงดันไฟฟ้าเกตเพิ่มกำลังขับข้อควรระวัง: ประสิทธิภาพการระบายความร้อนและความเสี่ยงที่อาจเกิดขึ้นจากการปรับแรงดันไฟฟ้าลำเอียงของประตูเมือง ตรวจสอบให้แน่ใจว่ามีการกระจายความร้อนที่เหมาะสมและหลีกเลี่ยงการกระจายความร้อนที่ปลอดภัยเกินกว่า
ขีด จำกัด การดำเนินงาน
