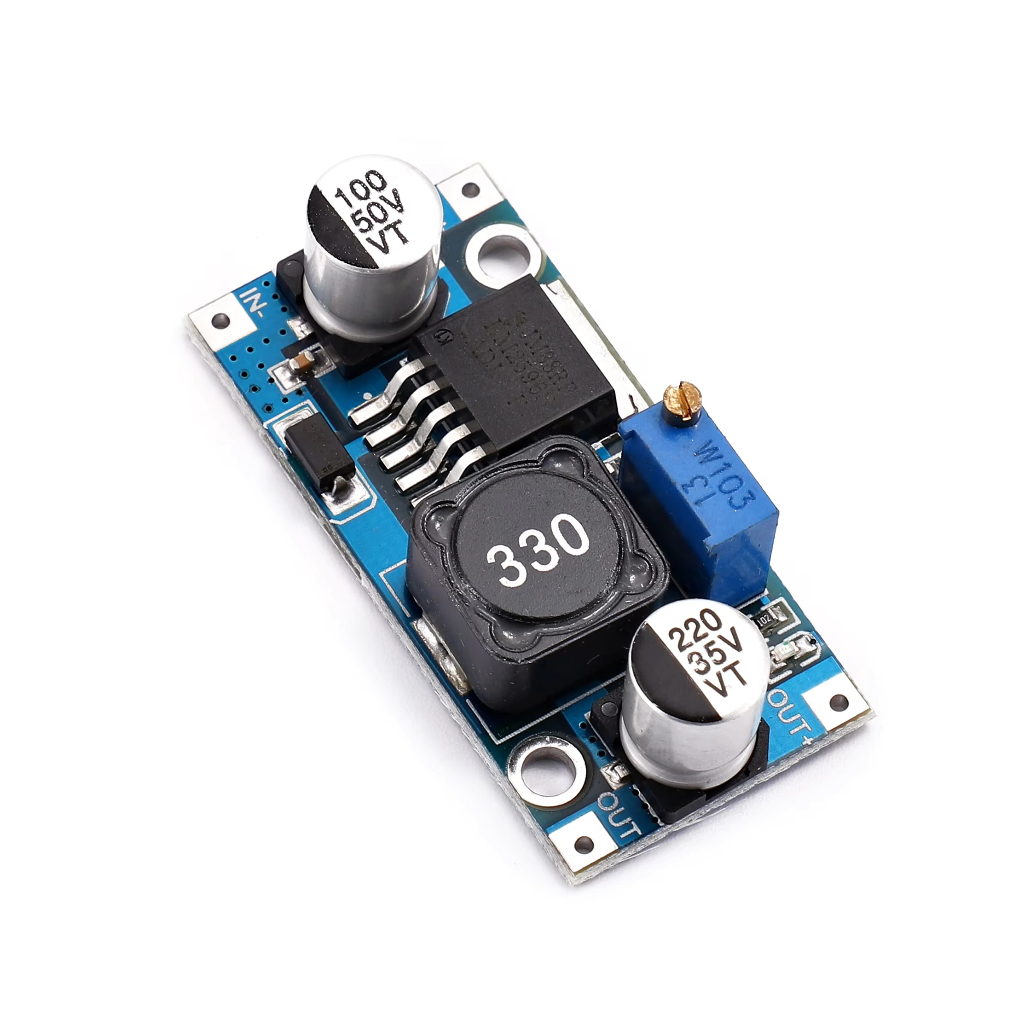

Lm2596hvs-adj ปรับ DC-DC Buck ตัวควบคุมแรงดันไฟฟ้าโมดูลไฟฟ้าช่วงอินพุตแรงดันไฟฟ้ากว้าง

แรงดันไฟฟ้าขาเข้า: 4-48V โปรดทราบว่า 48V เป็นค่าขีด จำกัด ต้องห้ามอย่างแน่นอน
วิธีการปรับ: ขั้นแรกให้เชื่อมต่อแหล่งจ่ายไฟอินพุตอย่างถูกต้อง (ระหว่าง 4-48V) จากนั้นตรวจสอบแรงดันขาออกและปรับโพเทนชิออมิเตอร์ด้วยมัลติมิเตอร์
อินพุตบวกอินพุตลบ!
เอาต์พุตออก + เอาต์พุตเอาต์พุตบวกเอาต์พุตลบ
ช่วงแรงดันไฟฟ้าอินพุต: Dc 4.5V ถึง 48V (แรงดันไฟฟ้าอินพุตต้องสูงกว่าแรงดันไฟฟ้าที่จะส่งออก 1.5V ไม่สามารถเพิ่มได้)
ช่วงแรงดันขาออกของเอาต์พุต: Dc 3V ถึง 40V แรงดันไฟฟ้าปรับอย่างต่อเนื่องประสิทธิภาพสูง (สูงสุด 92%) กระแสไฟขาออกสูงสุดคือ 3A
อินพุต 12V ที่วัดได้อัตราการปรับโหลดที่กระแสไฟขาออก 5V น้อยกว่า 1% ที่ 1A
หมายเหตุ: นี่คือโมดูลลดขั้นตอนแรงดันไฟฟ้าขาเข้าต้องสูงกว่าแรงดันขาออก
กระแสไฟขาออกมากกว่า 2.5A (หรือกำลังขับมากกว่า 10W) สำหรับการทำงานระยะยาวโปรดเพิ่มอ่างความร้อน
