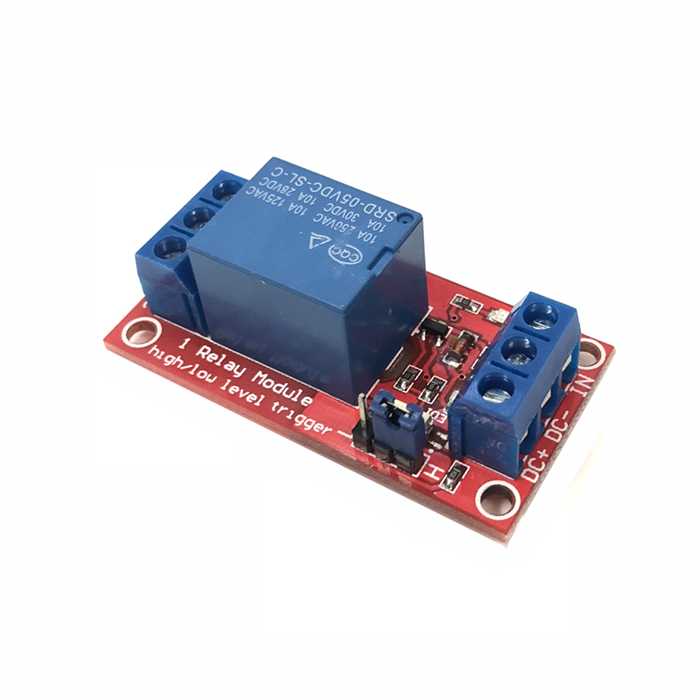

โมดูลรีเลย์ 1 ช่องพร้อมตัวประกอบการแยกออปโตคัปเปิร์รองรับทริกเกอร์ระดับต่ําสูงบอร์ดขยายรีเลย์ช่องทางเดียว 5โวลต์12โวลต์

คำอธิบายหนึ่งโมดูล: 1, โหลดสูงสุดของอินเทอร์เฟซที่เปิดตามปกติ: Ac 250V / 10A, Dc 30V / 10A; 2, ใช้การแยก Smd Optocoupler, ความสามารถในการขับขี่ที่แข็งแกร่ง, ประสิทธิภาพที่มั่นคง; เรียกใช้กระแส 5mA; 3, การทำงานของโมดูล โมดูลนี้สามารถตั้งค่าได้ด้วยระดับสูงหรือต่ำที่เรียกว่าจัมเปอร์ 5, การออกแบบที่ทนต่อความผิดพลาดแม้ว่าสายควบคุมจะแตก, รีเลย์จะไม่เคลื่อนย้าย; 6, 6, ไฟแสดงสถานะรีเลย์ (สีเขียว), ไฟแสดงสถานะรีเลย์ (สีแดง) 7, การออกแบบอินเทอร์เฟซแบบมนุษย์, อินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงและตะกั่วผ่านขั้วบล็อกสะดวกมาก 8, ขนาดโมดูล: 50 มม. * 26 มม. * 18.5 มม. (L * 9, พร้อมรูสลักเกลียว 4 รู, รู 3.1 มม., ระยะห่าง 44.5 มม. * 20.5 มม. สองโมดูลอินเทอร์เฟซ: 1, DC +: เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าตามความต้องการของรีเลย์ การเลือก 5V.9V.12V และ 24V) 2, DC-: เชื่อมต่อขั้วลบของแหล่งจ่ายไฟ 3, นิ้ว: สามารถควบคุมระดับสูงหรือต่ำของขั้วเอาต์พุตรีเลย์ดูดรีเลย์: 1, ไม่: รีเลย์ โดยปกติจะเปิดอินเทอร์เฟซระบบกันสะเทือนรีเลย์ก่อนการดูดการเชื่อมต่อสั้น ๆ กับ COM หลังจากการดูด 2, COM:: อินเทอร์เฟซทั่วไปของรีเลย์ 3, NC: อินเทอร์เฟซปิดโดยปกติรีเลย์จะเชื่อมต่อกับ COM ก่อนที่จะถูกดูดซึม การระงับการเลือกทริกเกอร์ระดับสูงและต่ำจะสิ้นสุดลงหลังจากระงับการดูดหลังจากถูกระงับ: 1.จัมเปอร์และโลว์ถูกกระตุ้นโดยระดับล่างเมื่อสั้นลง 2.จัมเปอร์ถูกกระตุ้นให้มีระดับสูงเมื่อเชื่อมต่อสั้น ๆ ด้วยสูง
