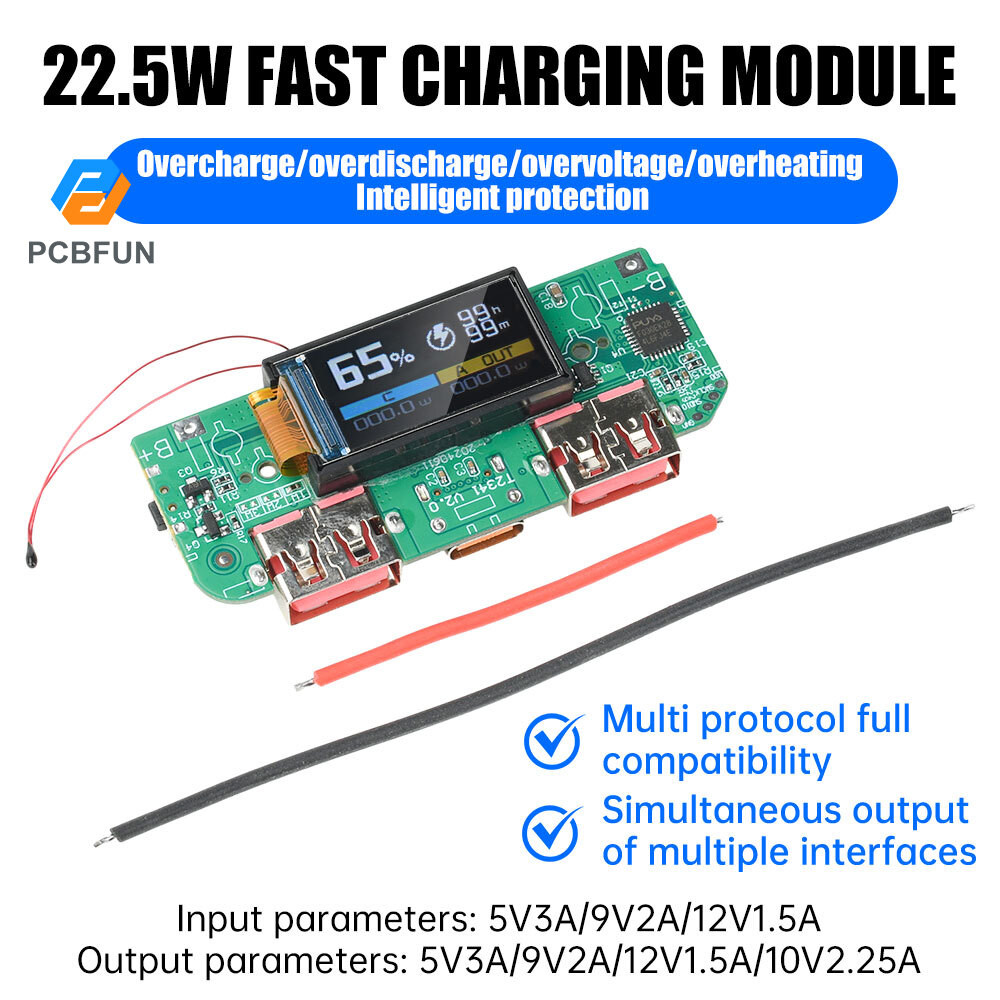

Pcbfun 22.5W Fast CHARGING โมดูล TFT หน้าจอสีดิจิตอลจอแสดงผล Fast ชาร์จเมนบอร์ดพลังงานมือถือ 3.7V Ternary แบตเตอรี่ลิเธียมเมนบอร์ด DIY Rechar

เรามีโรงงานของตัวเองและระบบจัดหาสินค้าที่ครบวงจร 🏭
หากคุณมีสินค้าอุตสาหกรรมใดๆ ที่ต้องการ โปรดติดต่อเรา เราจะพยายามอย่างเต็มที่เพื่อช่วยคุณค้นหาสินค้าที่คุณต้องการ เราสามารถช่วยคุณผลิตสินค้าที่คุณต้องการได้ 🛒
เรายินดีรับคำสั่งซื้อจำนวนมาก พร้อมส่วนลดสูงสุดสำหรับการสั่งซื้อจำนวนมาก สามารถออกใบแจ้งหนี้ได้ตามคำขอ 🛒
หากคุณมีความต้องการใดๆ ข้างต้น โปรดติดต่อฝ่ายบริการลูกค้าของเรา เรายินดีรับฟังคำถามของคุณ 👤

คุณสมบัติ:
1. ความเข้ากันได้หลายโปรโตคอล: รองรับ PD / QC / APPLE และโปรโตคอลหลักอื่น ๆ ปรับให้เข้ากับอุปกรณ์ทุกยี่ห้อชาร์จเร็ว
2. การป้องกันความปลอดภัยสี่เท่า: การชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / การป้องกันอัจฉริยะที่ร้อนเกินไปเพื่อหลีกเลี่ยงอันตรายด้านความปลอดภัยที่อาจเกิดขึ้น
3. ความแรงของการแสดงผลหน้าจอสี TFT แบบเรียลไทม์: การแสดงพลังงาน / แรงดันไฟฟ้า / อุณหภูมิสถานะได้อย่างรวดเร็ว
4. การออกแบบบอร์ดที่ปราศจากการป้องกัน: ฟังก์ชั่นการป้องกันในตัวบนกระดานหลักเชื่อมแบตเตอรี่โดยตรงเพื่อประหยัดพื้นที่และทำให้การประกอบง่ายขึ้น
5. พลังงานการเรียนรู้ด้วยตนเองอัจฉริยะ: ปรับเทียบการแสดงพลังงานโดยอัตโนมัติหลังจากใช้งานครั้งแรกสะท้อนพลังงานแบตเตอรี่ที่เหลืออยู่อย่างแม่นยำ
พารามิเตอร์: พารามิเตอร์: พารามิเตอร์
โมดูลชาร์จเร็ว 22.5W
พารามิเตอร์อินพุตอินพุต: 5V3A / 9V2A / 12V1.5A
พารามิเตอร์เอาต์พุต: 5V3A / 9V2A / 12V1.5A / 10V2.25A
อินเทอร์เฟซ: กำหนดค่าพอร์ตชาร์จเร็ว Type-C 1 พอร์ต (สามารถชาร์จได้เช่นเดียวกับเอาต์พุต) + พอร์ตเอาต์พุตชาร์จเร็ว USB 2 พอร์ต
โปรโตคอล: PD, QC, APPLE, FCP, SCP, VOOC
ฟังก์ชั่น: ด้วยการชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / ความร้อนสูงเกินไปและการป้องกันชนิดอื่นอัตราการแปลงสูงเสถียรภาพของกระแสและแรงดันไฟฟ้า
โปรโตคอลการชาร์จที่รวดเร็วเป็นพิเศษหมายเหตุ: 22.5W เป็นโปรโตคอลการชาร์จที่รวดเร็วเป็นพิเศษการชาร์จเร็วแบบสองทิศทางคือโปรโตคอล PD20W อินเทอร์เฟซหลายตัวพร้อมกันเอาต์พุตของการชาร์จอย่างรวดเร็ว ไม่มี
คำแนะนำในการประกอบ:
1. เนื่องจากหน้าจอเมนบอร์ดเปราะบางเมื่อได้รับโปรดเปิดหน้าจอเพื่อทดสอบว่าหน้าจอเป็นปกติหรือไม่หลังจากเชื่อมกระป๋องแล้วสายไฟหน้าจอจะถูกอัดขึ้นรูปโดยแรงภายนอกจะถูกใช้ไปกับ. หน้าจอแตกออกโปรดใส่ใจในการปกป้องหน้าจอเมื่อใช้งาน
2. การใช้งานปกติสายไฟเชื่อมกันบิดลวด / คลิปจระเข้ / กล่องสปริงและวิธีการเข้าถึงอื่น ๆ จะทำให้แหล่งจ่ายไฟไม่เพียงพอที่จะส่งผลต่อการชาร์จและการคายประจุแบตเตอรี่เป็นบวกและลบที่จำเป็น การป้องกันฉนวนทำงานได้ดีเพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการใช้กระบวนการสัมผัสกับเมนบอร์ด
3. เมนบอร์ด B + ตำแหน่งที่เชื่อมต่อกับขั้วบวกของแบตเตอรี่ B - ตำแหน่งที่เชื่อมต่อกับขั้วลบของแบตเตอรี่อย่าเชื่อมต่อด้านหลังการย้อนกลับจะเผาเมนบอร์ดเผา IC บอร์ดจะมีร่องรอยเท่านั้น จะเกิดการย้อนกลับหรือการเชื่อมต่อแบบสัมผัส
4. การเข้าถึงแบตเตอรี่เพื่อใช้แบตเตอรี่ลิเธียม ternary 3.7V ไม่สามารถใช้แบตเตอรี่ลิเธียมเหล็กฟอสเฟตการเชื่อมแบบขนานแบตเตอรี่ไม่ใช่ในซีรีส์แรงดันไฟฟ้าของซีรีส์สูงเกินไปจะทำให้เมนบอร์ดไหม้
5. เมนบอร์ดมีฟังก์ชั่นการป้องกันแบตเตอรี่เชื่อมไม่จำเป็นต้องเพิ่มบอร์ดป้องกันบอร์ดป้องกันแบตเตอรี่มีขีด จำกัด ในปัจจุบันนอกเหนือจากขีด จำกัด จะตัดการเชื่อมต่อเอาต์พุต
คำแนะนำสำหรับการใช้งาน:
1. ในการเปิดใช้งานการชาร์จโทรศัพท์มือถืออย่างรวดเร็วโปรโตคอลสาธารณะและส่วนตัวที่ชาร์จเร็วเพื่อแยกแยะระหว่างเมนบอร์ดใช้ชิปชาร์จเร็วอัจฉริยะเข้ากันได้กับโปรโตคอลการชาร์จเร็วสาธารณะกระแสหลักในตลาดเพื่อตอบสนอง ความต้องการของโทรศัพท์มือถือยี่ห้อต่างๆสำหรับการชาร์จอย่างรวดเร็วก่อนทำการสั่งซื้อโปรดยืนยันว่าโทรศัพท์มือถือของพวกเขาเข้ากันได้กับโปรโตคอลสาธารณะเพื่อหลีกเลี่ยงการไม่สามารถเรียกใช้การชาร์จอย่างรวดเร็วได้!
2. ในการชาร์จไฟของปัญหาความร้อนของเมนบอร์ดสมบัติการชาร์จในการทำงานกระแสไฟผ่านเมนบอร์ดและชิปการแปลงพลังงานจะสูญเสียส่วนหนึ่งของการสูญเสียในรูปแบบของความร้อนที่ปล่อยออกมาอย่างรวดเร็ว การชาร์จไฟมีขนาดใหญ่ความร้อนชัดเจนยิ่งขึ้นนี่เป็นปรากฏการณ์ทางกายภาพปกต
