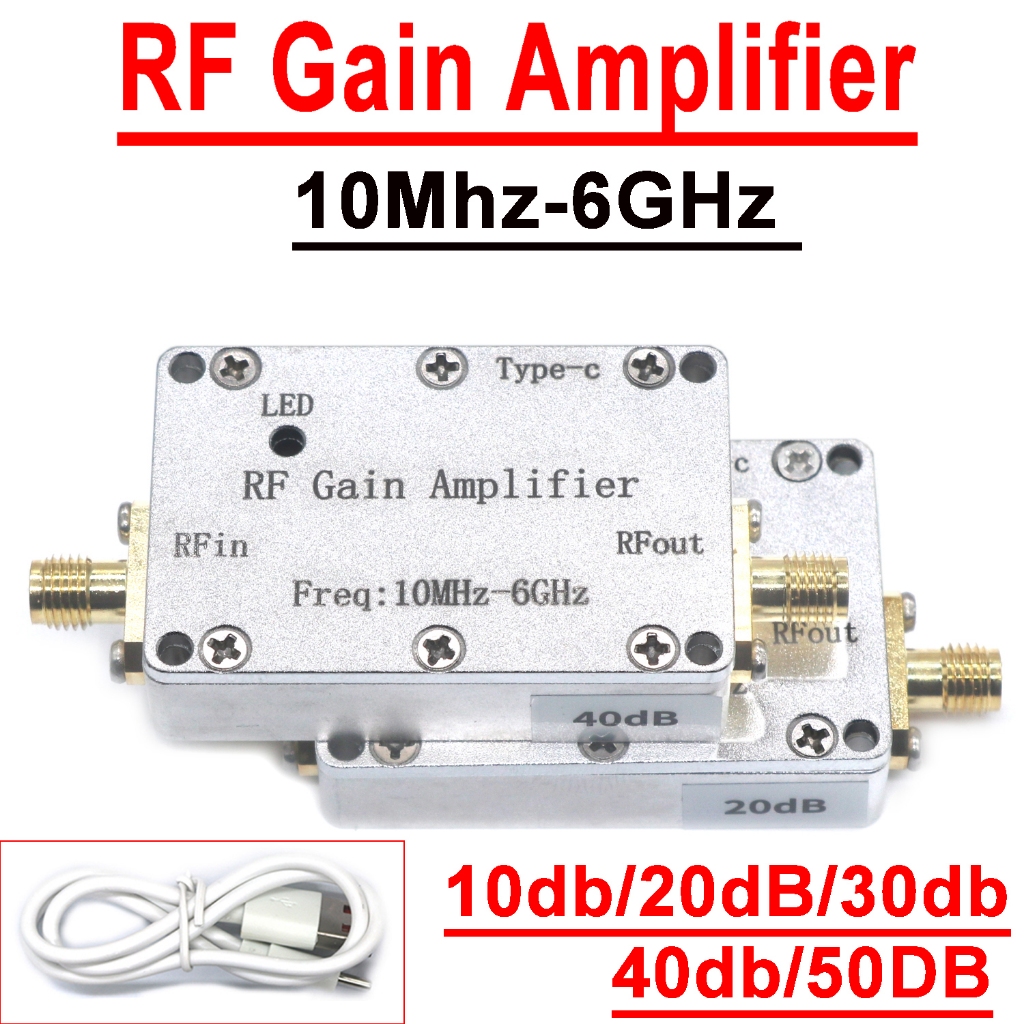

LNA 10Mhz-6GHz RF Gain amplifier เครื่องขยายเสียงแบนสูง 10DB 20DB 30DB 40DB 50DB Power amplifier Power Drive สัญญาณวิทยุ SDR LORA Helium Miner

เครื่องขยายเสียงความเรียบสูง LNA 10Mhz-6GHz 20DB 30DB 40DB 50DB RF Power AMP Drive วิทยุ FM Shortwave GNSS LORA Walkie-talkie


การวิเคราะห์สเปกตรัมแบบมืออาชีพเพื่อทดสอบเส้นโค้ง (ผลของการใช้นาโนวีนานั้นแตกต่างกัน ไม่สามารถเปรียบเทียบได้)

วิดีโอทดสอบ 50db


โมดูลเครื่องขยายเสียงใช้สำหรับการส่งเสริมสัญญาณและการขยายสัญญาณขนาดเล็กในตัวรับส่งสัญญาณวิทยุต่างๆโมดูลครอบคลุมช่วงความถี่ 10M-6GHz ครอบคลุมช่วงความถี่บรอดแบนด์ 433M, 1.2G, 1.5G, 2.4G, 5.8G และทั่วไปอื่น ๆ จุดความถี่ในการใช้งานแอปพลิเคชันมีลักษณะการรับความเรียบสูง 20dB ใช้ในไดรฟ์รับสัญญาณเครื่องส่งและระบบรับโมดูลใช้อินเทอร์เฟซ Type-c + แหล่งจ่ายไฟ 5V พร้อมไฟแสดงสถานะการทำงาน


พารามิเตอร์โมดูลโมดูล:

แรงดันไฟฟ้าที่ใช้งานได้: + แหล่งจ่ายไฟเดียว 5V;

อินเทอร์เฟซระบบไฟฟ้า: อินเทอร์เฟซ Type-c;

กระแสไฟฟ้าทำงาน: 50mA 10db

กระแสไฟฟ้าทำงาน: 75mA

กระแสไฟฟ้าทำงาน: 80mA 30db

กระแสไฟฟ้าทำงาน: 80mA

กระแสไฟฟ้าทำงาน: 120mA;

ความถี่ในการทำงาน: 10M-6GHz;

กำไร: กำไร 10db 20dB 30db 40db 50DB (ดูเส้นโค้งที่วัดได้);

กำลังขับ P1dB: 10db + 10dBm @ 2GHz; 20db + 12dBm @ 2GHz; 30db + 18dBm @ 2GHz; 40db + 18dBm @ 2GHz; 50DB + 18dBm @ 2GHz

ปัจจัยเสียง: 10db 20db 40db 4.5dB; 30db 4.0db

อินเทอร์เฟซอินพุต / เอาต์พุต: SMA (รูสกรูด้านนอก);

ขนาดโมดูลโมดูลโมดูล:

10DB-40DB: 46 * 30 * 12 มม. (ไม่รวมข้อต่อ);

46 * 30 * 14 มม. (ไม่รวมข้อต่อ);
