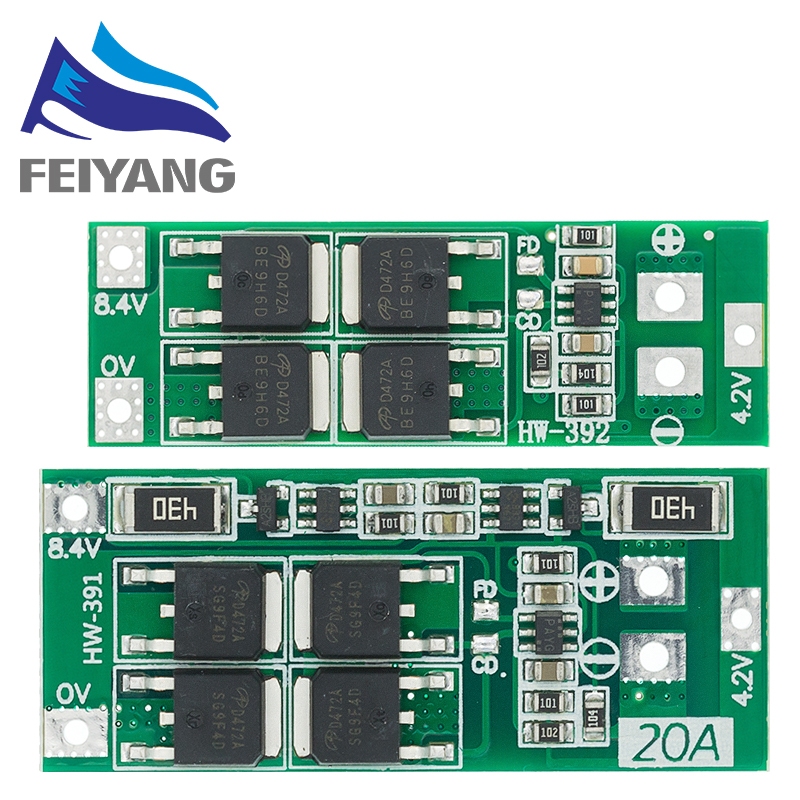

2s 20A 7.4V 8.4V 18650 แบตเตอรี่ลิเธียมป้องกันบอร์ด/บอร์ด BMS มาตรฐาน/สมดุล

ขอบเขตที่ใช้งานได้: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้า 4.2V เต็ม (รวมแบตเตอรี่ลิเธียมโพลิเมอร์ 18650, 26650, โดยไม่มีข้อ จำกัด ในขนาด)

ขนาดผลิตภัณฑ์: 45 * 15 * 3.4 มม. (มาตรฐาน), 48 * 20 * 3.4 มม. (สมดุล)

แรงดันไฟฟ้าที่ชาร์จได้: 8.4V - 9.0V

กระแสไฟปล่อยต่อเนื่อง (ขีด จำกัด บน): 20A (หากสภาพแวดล้อมการทำความเย็นไม่ดีให้ลดการใช้กระแสโหลด)

กระแสไฟชาร์จต่อเนื่อง (ขีด จำกัด บน): 10A

เวอร์ชันมาตรฐาน: เหมาะสำหรับการเริ่มต้นการฝึกซ้อมที่มีกระแสไฟต่ำกว่า 50W หรือโหลดตัวต้านทานต่ำกว่า 168W

รุ่นที่สมดุล: เหมาะสำหรับกระแสเริ่มต้นที่ต่ำกว่า 25A และสว่านไฟฟ้าต่ำกว่า 50W หรือโหลดตัวต้านทานที่ต่ำกว่า 168W พร้อมฟังก์ชั่นการชาร์จที่สมดุล

หมายเหตุ 1: การเริ่มต้นสว่านไฟฟ้าที่ประสบความสำเร็จต้องใช้แบตเตอรี่พลังงาน 10C-20C สองก้อนหรือแบตเตอรี่พลังงาน 5C-10C สี่ก้อน (ปกติ 18650 ไม่สามารถเริ่มสว่านได้!!!)สาย 0V และ 8.4V สูงกว่าลวดทองแดง (ไม่สามารถใช้แผ่นนิกเกิล!!!)

หมายเหตุ 2: เชื่อมต่อ 0V, 4.2V, 8.4V ตามแผนภาพอย่างเคร่งครัด เมื่อเชื่อมต่อแบตเตอรี่เป็นครั้งแรกจะต้องชาร์จก่อนส่งออก

หมายเหตุ 3: เมื่อชาร์จแบตเตอรี่เครื่องทำความร้อนความต้านทาน "430" เป็นปรากฏการณ์ปกติแสดงว่าวงจรปรับสมดุลกำลังทำงาน หากความต้านทาน“ 430” ยังร้อนอยู่ในสถานะที่ไม่ชาร์จโปรดตรวจสอบ เชื่อมต่อสายผิดหรือไม่ สำหรับลูกค้าบางรายที่มีรากฐานอิเล็กทรอนิกส์ไม่ดีโปรดอธิบาย: อย่าผสมแบตเตอรี่ที่ดีและแบตเตอรี่ที่ไม่ดีเข้าด้วยกัน! ความจุ / ความต้านทานภายในของแบตเตอรี่ 2 ก้อนควรอยู่ใกล้ที่สุด! เอฟเฟกต์การใช้งานแบตเตอรี่ 1 ก้อน + แบตเตอรี่ไม่ดี 1 ก้อน = ผลการใช้แบตเตอรี่ 2 ก้อน)
