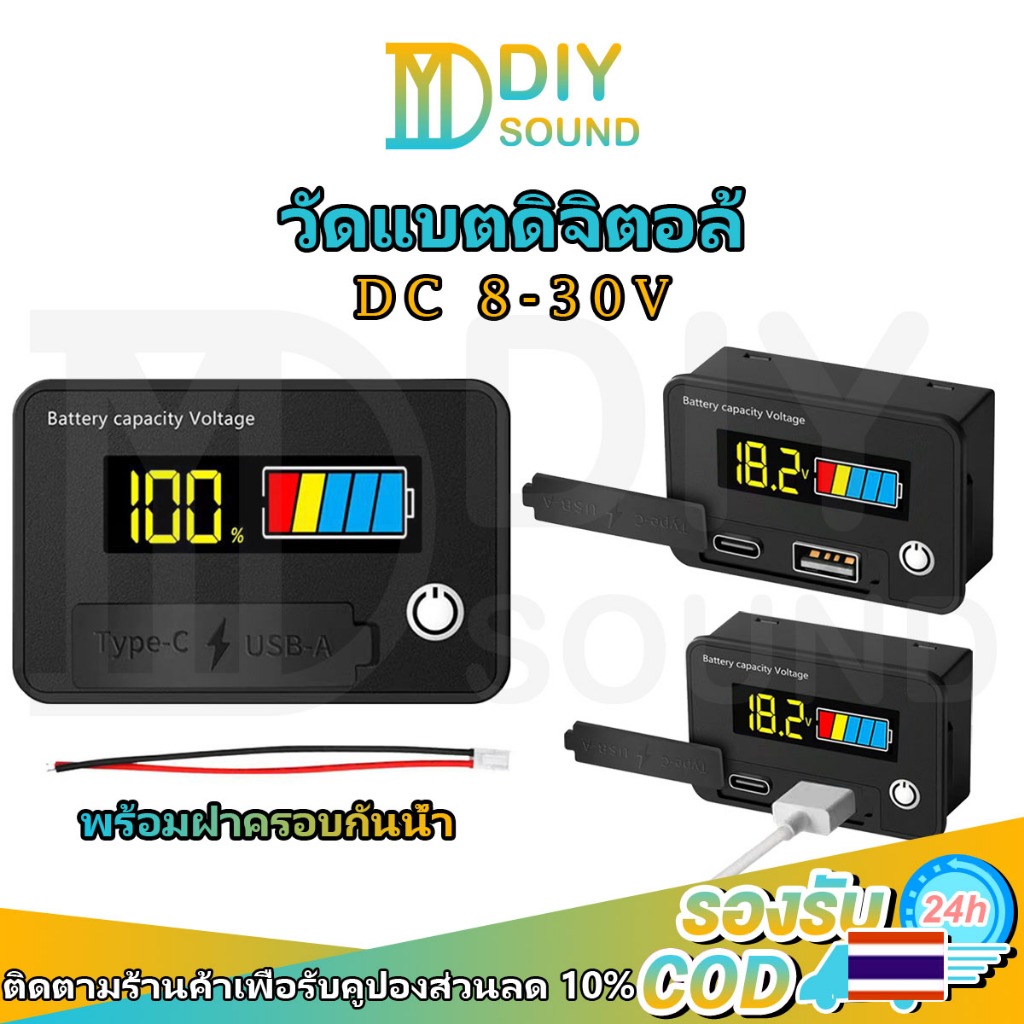

DIYsound วัดแบตดิจิตอล DC 8-30V USB3.0 + Tpye-C LCD มิเตอร์ไฟฟ้าดิจิตอล พร้อมสายเคเบิล จอแสลงผลแบตรี่ batterry monitor เ

คู่มือการใช้งานเครื่องตรวจจับระดับแบตเตอรี่

พารามิเตอร์ผลิตภัณฑ์

1. ช่วงการตรวจจับแรงดันไฟฟ้า: DC8-30V

2. การทำงานปัจจุบัน: <15ma (เมื่อไม่มีฟังก์ชั่นการชาร์จ)

3. โหมดการแสดงผล: หน้าจอ LCD

4. สีที่แสดง: สีสัน

5. รุ่น: 6140

6. จอแสดงอุณหภูมิ (ไม่จำเป็น)

7. เอาต์พุต USB: QC2.0, QC3.0, เอาต์พุตสูงสุด 18W (5V-3.4A, 9V-2A, 12V-1.5A)

8. เอาต์พุต Typec: QC2.0, QC3.0, เอาต์พุตสูงสุด 18W (5V-3.1A, 7V-2.4A, 9V-2A, 12V-1.5A)

เมตริกประสิทธิภาพ

1. ความแม่นยำในการตรวจจับ: ± 1%

2. ขนาดการติดตั้ง: 58.5 มม. * 36.5 มม

3. ความเร็วในการรีเฟรช: 500ms / เวลา

4: ขนาด: 61 มม. * 40 มม. * 22 มม

รายละเอียดสินค้า

1. การวัดแบตเตอรี่ลิเธียมตะกร้อ L: สาย L03 ถึงสาย L07 (หน่วยความจำปิดเครื่อง)

2. P- การวัดแบตเตอรี่ตะกั่วกรด: DC12V, DC24V (หน่วยความจำปิดเครื่อง)

3. แบตเตอรี่เหล็กลิเธียมการวัด F: สาย F03 ถึงสาย F08 (หน่วยความจำปิดเครื่อง)

4. การตั้งค่าช่วงแรงดันไฟฟ้าสูงและต่ำที่กำหนดเอง: DC8-30V

5. ด้านหน้าเป็นปุ่มเปิด / ปิดและด้านหลังเป็นปุ่มตั้งค่าโปรดตั้งค่าพารามิเตอร์ก่อนติดตั้งและใช้งาน

คำอธิบาย Schema

กดปุ่มเปิด / ปิดค้างไว้ 2 วินาทีบนหน้าหลักเพื่อเข้าสู่หน้าตั้งค่าโหมดจากนั้นกดปุ่มตั้งค่าด้านหลังค้างไว้ 2 วินาทีเพื่อออกจากหน้าการตั้งค่าและกลับไปที่ หน้าหลัก.

โหมด 1 - การตั้งค่ากรด P ตะกั่ว

โหมด 2 - การตั้งค่าลิเธียม L ternary;

โหมด 3 - การตั้งค่าเหล็กลิเธียม F;

โหมด 4 - การตั้งค่าแรงดันไฟฟ้าสูงและต่ำที่กำหนดเอง โหมด 5 - การตั้งค่าการเตือนแรงดันไฟฟ้าต่ำ (สัญญาณเตือนเมื่อแรงดันไฟฟ้าต่ำกว่าพารามิเตอร์นี้)

โหมด 6 - การตั้งค่าเวลาแบ็คไลท์;

หมายเหตุ: แบตเตอรี่ลิเธียมมีสองชนิด (ลิเธียม L ภายในและลิเธียมเหล็ก F) สอนให้ทุกคนแยกแยะ ขั้นแรกให้ชาร์จแบตเตอรี่ก่อนสายไฟของแบตเตอรี่ลิเธียมที่มีความอิ่มตัวของขั้วต่อคือ DC4.2V สายไฟของแรงดันไฟฟ้าอิ่มตัวของเหล็กและแบตเตอรี่ลิเธียมคือ DC3.6V ตัวอย่างเช่นการแสดงแรงดันไฟฟ้าอิ่มตัว 29.4V (7 สาย) นี่คือแบตเตอรี่ลิเธียมภายในจากนั้นเลือกพารามิเตอร์ตามโหมดการตั้งค่าของนิตยสาร แบตเตอรี่ลิเธียม.

รายชื่อบรรจุ

อุปกรณ์แสดงพลังงาน * 1 (เลือกสีได้)
