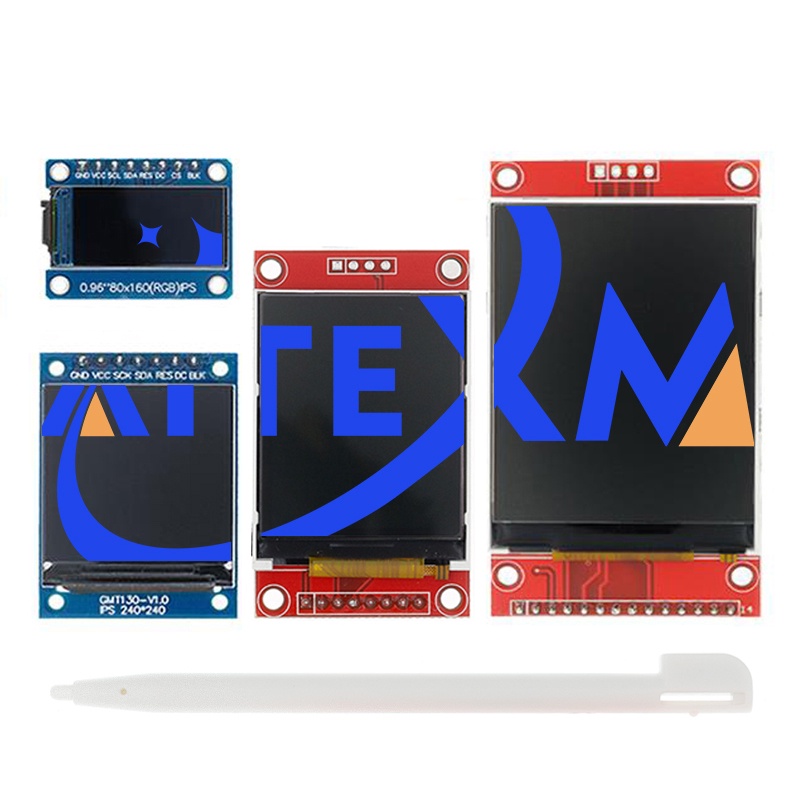

โมดูลไดร์ฟ IC LCD 0.96 1.3 1.44 1.77 1.8 2.0 2.4 2.8 นิ้ว IPS 7P SPI HD 65K ST7735 80*160 สําหรับ Arduino

0.96 นิ้ว TFT



โหมดการแสดงผลสีดำปกติ IPS

รูปแบบการแสดงผลรูปแบบกราฟิก 80RGB * 160 Dot-matrix

อินเทอร์เฟซ SPI อินพุตข้อมูลอินเทอร์เฟซ SPI

ไดรฟ์ไดรฟ์ IC ST7735S

เค้าร่างมิติ 24 (W) * 30 (H) * 2.8 +/- 0.1 (T) มม

ความละเอียด 80RGB * 160 Dots

พื้นที่ใช้งาน LCD LCD 10.8 (W) * 21.7 (H)

Dot pitch 0.135 (H) x 0.1356 (V) มม

ทิศทางการดูทั้งหมดมุมมองทั้งหมด

อุณหภูมิในการทำงาน -20~70°ค

2.คำอธิบายพินพิน:

พินไม่มีสัญลักษณ์ Description

พื้น 1 GND

กำลังไฟ 2 VCC 3.3V

หมุดนาฬิกาอนุกรม SCL 3 ตัว SCL 3 ตัว

การป้อนข้อมูลซีเรียล 4 SDA 4 SDA

หมุดรีเซ็ต LCM 5 RES LCM

พินนี้เป็นอินพุตสัญญาณรีเซ็ต เมื่อพินเหลือน้อยการเริ่มต้นชิปคือการเริ่มต้นใช้งาน

ดำเนินการแล้ว ให้พินนี้ดึงสูงในระหว่างการใช้งานปกติ

6 การควบคุมข้อมูล DC / คำสั่ง

เลือกชิป CS 7 CS

ขาควบคุมแบ็คไลท์ 8 BLK





1.3 นิ้ว TFT



1.คุณสมบัติพิเศษ:

โหมดการแสดงผลสีดำปกติ IPS

รูปแบบการแสดงผลรูปแบบกราฟิก 240RGB * 240 Dot-matrix

อินเทอร์เฟซ SPI อินพุตข้อมูลอินเทอร์เฟซ SPI

ไดรฟ์ IC ST7789VW

เค้าร่างมิติ 27.78 (W) * 39.22 (H) * 3.0 +/- 0.1 (T) มม

ความละเอียด 240RGB * 240 Dots

พื้นที่ใช้งาน LCD LCD 23.4 (W) * 23.4 (H)

Dot pitch 0.0975 (H) x 0.0975 (V) มม

ทิศทางการดูทั้งหมดมุมมองทั้งหมด

อุณหภูมิในการทำงาน -20~70°ค

2.คำอธิบายพินพิน:

พินไม่มีสัญลักษณ์ Description

พื้น 1 GND

กำลังไฟ 2 VCC 3.3V

หมุดนาฬิกาอนุกรม SCL 3 ตัว SCL 3 ตัว

การป้อนข้อมูลซีเรียล 4 SDA 4 SDA

หมุดรีเซ็ต LCM 5 RES LCM

พินนี้เป็นอินพุตสัญญาณรีเซ็ต เมื่อพินเหลือน้อยการเริ่มต้นชิปคือการเริ่มต้นใช้งาน

ดำเนินการแล้ว ให้พินนี้ดึงสูงในระหว่างการใช้งานปกติ

6 การควบคุมข้อมูล DC / คำสั่ง

ขาควบคุมแบ็คไลท์ 7 BLK
