1/5PCS mart Electronics ชุด NE555 + CD4017 ไฟ LED น้ําไหล DIY ชุดการผลิตอิเล็กทรอนิกส์ Suite DIY วิ่ง LED Flow ไฟ LED
4.8
ขายแล้ว 2 ชิ้น
0 ครั้ง
฿68
xiangyang1386.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า
1.7g. น้ำหนักหนึ่งชุด: 6.7g
ชื่อชุดอุปกรณ์: NE555 + CD4017 ชุดไฟไหล / ชิ้นส่วนหลวม
แรงดันไฟฟ้า: 2.5-14.5V
ขนาด PCB: 5.4 ซม. * 2.1 ซม.
ความหนา PCB ของ PCB: 1.6 มม
หลักการวงจร:
ชุดนี้ส่วนใหญ่ประกอบด้วยวงจรสร้างนาฬิกาและวงจรนับทศนิยม เป็นเครื่องสั่นมัลติฮาร์มอนิกที่น่าตื่นเต้นด้วยตัวเองโดยมี NE555 เป็นแกนกลาง แหล่งจ่ายไฟจะชาร์จประจุ C1 ผ่าน R2, R3 และ R4 เมื่อ C1 เริ่มชาร์จครั้งแรกพิน NE555 สองพินยังคงอยู่ในระดับต่ำดังนั้นขั้วเอาต์พุตสามพินจึงอยู่ในระดับสูง เมื่อแหล่งจ่ายไฟชาร์จ C1 เป็น 2/3 ของแรงดันไฟฟ้าผ่าน R2, R3 และ R4 ขั้วเอาต์พุตจะเปลี่ยนระดับขาออกสามพินจากสูงไปต่ำ ท่อระบายภายในของการดำเนินการ NE555, และตัวเก็บประจุ C1 จะถูกปล่อยออกผ่านเจ็ดพินของ R4, R3, และ NE555. เมื่อแรงดันไฟฟ้าที่ปลายทั้งสองของ C1 ต่ำกว่า 1/3 ของแรงดันไฟฟ้าระดับสามพินของ NE555 จะเปลี่ยนจากต่ำไปสูงอีกครั้ง การสร้างการสั่นในรอบนี้จะเกิดขึ้นอีกครั้ง. เวลาในการชาร์จคือ 0.695 (R2 + R3 + R4) C1 และเวลาในการปล่อยคือ 0.695 (R4 + R3 + R3) C1 และเวลาในการปล่อยคือ 0.695 (R4 + R3) C1 การปรับ R4 สามารถควบคุมความถี่เอาต์พุตของออสซิลเลเตอร์ สัญญาณการสั่นของนาฬิกาของ NE555 จะถูกเพิ่มอย่างต่อเนื่องในพิน 14 ของ CD4017 และไฟ LED 10 ดวงเชื่อมต่อกับขั้วเอาต์พุต 10 ขั้วของ CD4017 เมื่อขั้วเอาต์พุต 10 ขั้วของ CD4017 ผลัดกันสร้างระดับสูงภายใต้การกระทำของสัญญาณนาฬิกา D1-D10 จะสว่างขึ้นตามลำดับโดยสร้างเอฟเฟกต์แสงที่ไหล
ปรับ R4 เพื่อปรับความเร็วในการไหลของไฟ LED

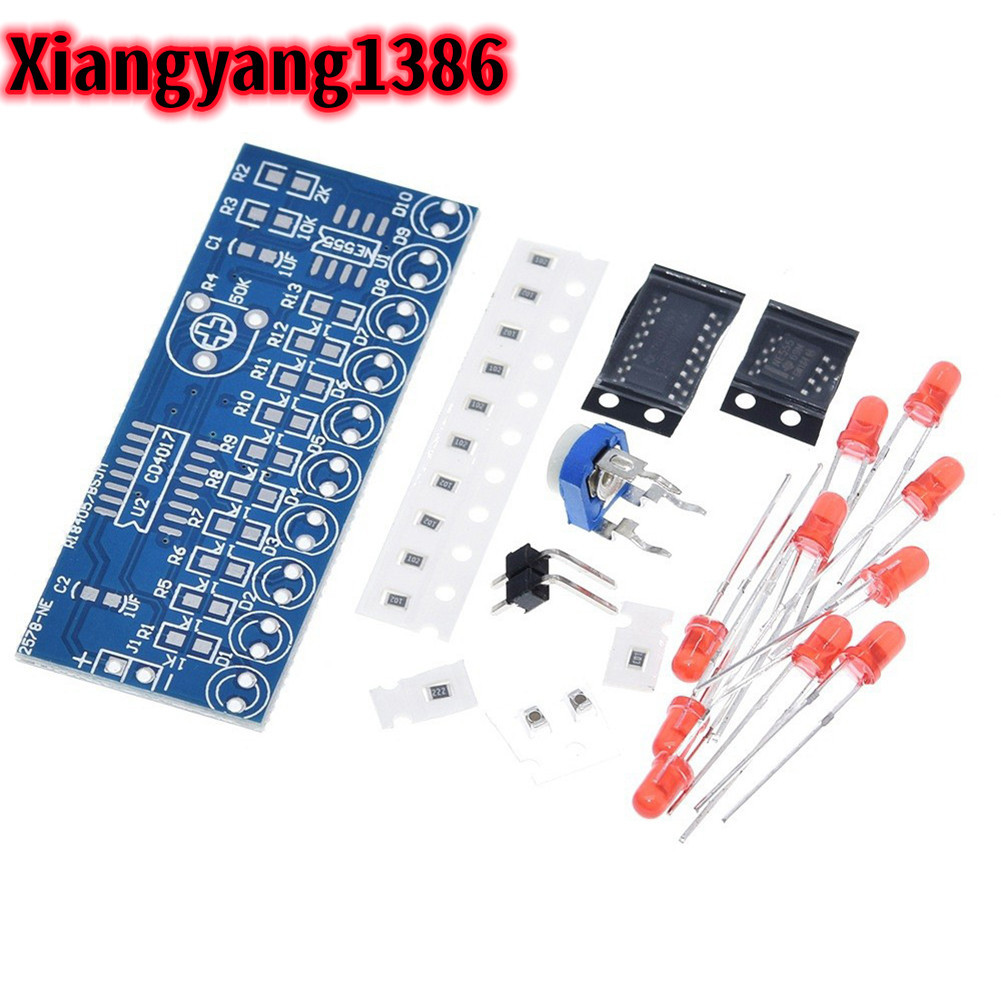

รายชื่อส่วนประกอบหลวม:
จำนวนชื่อส่วนประกอบ
บอร์ด PCB 1
เข็มงอ 2P 2P 1
ตัวเก็บประจุ 1UF 2
ไฟ LED 3 มม. สีแดง 10 ดวง 3 มม.
ตัวต้านทาน 1K 10
ตัวต้านทาน 2.2K 1
ตัวต้านทาน 10K 10K 1
โพเทนชิออมิเตอร์สีน้ำเงินขาว 50K 1
NE555 NE555 1
ซีดี 4017 1
ชื่อชุดอุปกรณ์: NE555 + CD4017 ชุดไฟไหล / ชิ้นส่วนหลวม
แรงดันไฟฟ้า: 2.5-14.5V
ขนาด PCB: 5.4 ซม. * 2.1 ซม.
ความหนา PCB ของ PCB: 1.6 มม
หลักการวงจร:
ชุดนี้ส่วนใหญ่ประกอบด้วยวงจรสร้างนาฬิกาและวงจรนับทศนิยม เป็นเครื่องสั่นมัลติฮาร์มอนิกที่น่าตื่นเต้นด้วยตัวเองโดยมี NE555 เป็นแกนกลาง แหล่งจ่ายไฟจะชาร์จประจุ C1 ผ่าน R2, R3 และ R4 เมื่อ C1 เริ่มชาร์จครั้งแรกพิน NE555 สองพินยังคงอยู่ในระดับต่ำดังนั้นขั้วเอาต์พุตสามพินจึงอยู่ในระดับสูง เมื่อแหล่งจ่ายไฟชาร์จ C1 เป็น 2/3 ของแรงดันไฟฟ้าผ่าน R2, R3 และ R4 ขั้วเอาต์พุตจะเปลี่ยนระดับขาออกสามพินจากสูงไปต่ำ ท่อระบายภายในของการดำเนินการ NE555, และตัวเก็บประจุ C1 จะถูกปล่อยออกผ่านเจ็ดพินของ R4, R3, และ NE555. เมื่อแรงดันไฟฟ้าที่ปลายทั้งสองของ C1 ต่ำกว่า 1/3 ของแรงดันไฟฟ้าระดับสามพินของ NE555 จะเปลี่ยนจากต่ำไปสูงอีกครั้ง การสร้างการสั่นในรอบนี้จะเกิดขึ้นอีกครั้ง. เวลาในการชาร์จคือ 0.695 (R2 + R3 + R4) C1 และเวลาในการปล่อยคือ 0.695 (R4 + R3 + R3) C1 และเวลาในการปล่อยคือ 0.695 (R4 + R3) C1 การปรับ R4 สามารถควบคุมความถี่เอาต์พุตของออสซิลเลเตอร์ สัญญาณการสั่นของนาฬิกาของ NE555 จะถูกเพิ่มอย่างต่อเนื่องในพิน 14 ของ CD4017 และไฟ LED 10 ดวงเชื่อมต่อกับขั้วเอาต์พุต 10 ขั้วของ CD4017 เมื่อขั้วเอาต์พุต 10 ขั้วของ CD4017 ผลัดกันสร้างระดับสูงภายใต้การกระทำของสัญญาณนาฬิกา D1-D10 จะสว่างขึ้นตามลำดับโดยสร้างเอฟเฟกต์แสงที่ไหล
ปรับ R4 เพื่อปรับความเร็วในการไหลของไฟ LED
รายชื่อส่วนประกอบหลวม:
จำนวนชื่อส่วนประกอบ
บอร์ด PCB 1
เข็มงอ 2P 2P 1
ตัวเก็บประจุ 1UF 2
ไฟ LED 3 มม. สีแดง 10 ดวง 3 มม.
ตัวต้านทาน 1K 10
ตัวต้านทาน 2.2K 1
ตัวต้านทาน 10K 10K 1
โพเทนชิออมิเตอร์สีน้ำเงินขาว 50K 1
NE555 NE555 1
ซีดี 4017 1
